擺線針輪減速機

2018/8/6

概述：
　　擺線針輪行星減速機，是一種應用行星傳動原理，采用擺線針齒嚙合，設計先進、結構新穎的減速機構。它廣泛應用于石油化工、輕工食品、制藥、紡織印染、冶金礦山、污水處理及工程機械等各種傳動機械的減速裝置。
>>工作環境溫度為－25～40℃
>>油池溫升不超過45℃，最高油溫不超過80℃
>>允許正、反向運轉
類型：

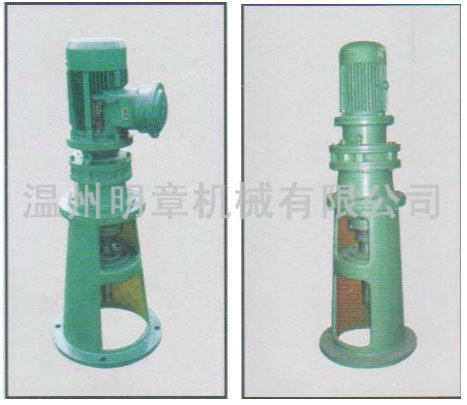

>>立式雙軸型，立式直聯型，立式非直聯型、臥式雙軸型，臥式直聯型，臥式非直聯型、立式倒掛雙軸型，立式倒掛直聯型，兩級雙輸出軸型
特點：
>>減速比大：?jiǎn)渭?jí)傳動為9~87，雙級傳動為81~5133，三級傳動可達5841~658503。
>>結構緊湊、體積小：與同功率的其它減速機相比，體積重量小1/3以上，輸入軸與輸出軸在同一軸線上，使其機型獲得盡可能小的尺寸，安裝調試方便。
>>運轉平穩、承載能力大：嚙合齒數多，重疊系數大，內力平衡，使振動和噪聲限制在最小程度。
>>傳動效率高、壽命長：針齒嚙合傳動為滾動摩擦，主要零件均用軸承鋼，經熱處理硬度達HRC60左右，耐磨耐沖擊，使用壽命長，效率可達90%以上。
說明：
>>輸出軸頭結構型式分為通用型、夾殼型和1：20錐度通用螺紋型三種。
>>電機安裝型式為85和V1。
>>臥式機型以油浴潤滑為主，立式X4（B2、B18）及其以下的機型采用油脂潤滑，從根本上杜絕了漏油現象。
>>立式X10（B7、B45）及其以上的機型、立式倒掛X5（B3、B22）及其以上的機型均采用循環噴油潤滑。
